一、鋼煙囪腐蝕的主要原因

1.化學腐蝕

鋼煙囪排放的煙氣中常含有二氧化硫（SO?）、三氧化硫（SO?）等酸性氣體。這些氣體在遇到水蒸氣后會形成亞硫酸、硫酸或鹽酸等強腐蝕性溶液，直接侵蝕煙囪內壁。例如，燃煤煙氣中的硫化物在低溫條件下易形成硫酸露點腐蝕，導致煙囪內壁快速損壞。

2.物理因素

高溫煙氣會加速鋼材氧化，降低材料性能；低溫則可能導致鋼材脆化。此外，風力侵蝕、雨水沖刷等也會加速煙囪表面磨損，縮短使用壽命。

3.生物腐蝕

在潮濕環境中，煙囪表面可能滋生藻類、霉菌等微生物，其分泌的有機酸會進一步腐蝕金屬表面，雖速度較慢但長期積累危害顯著。

二、鋼煙囪腐蝕的典型修復技術

（一）金屬結構修復

1.變形矯正

對局部變形的煙囪，采用火焰矯正或機械矯正恢復結構形狀，確保煙囪垂直度和穩定性。

2.裂紋修補

小裂紋：在裂紋兩端鉆孔防止擴展，用焊接方法修補后打磨平整。

大裂紋或貫穿性裂縫：鉆孔安裝注漿嘴，注入環氧樹脂或聚氨酯等材料填充裂縫，增強結構強度。

3.鋼板更換

對腐蝕嚴重、無法修復的鋼板區域，切割更換新鋼板，焊接時采用對稱焊接、分段焊接工藝減少變形，并通過無損檢測（如超聲波探傷）確保焊接質量。

（二）防銹與防腐處理

1.表面處理

拋丸除銹：達到Sa2.5級標準，去除銹跡和氧化皮，增強涂層附著力。

化學清洗：用5%碳酸鈉溶液中和酸性結垢，清水沖洗后確保基層pH值在6-8之間。

2.涂層系統

底漆：涂刷無機富鋅底漆，利用鋅的電化學保護作用防止鋼材腐蝕。

中間漆：選用環氧云鐵中間漆，增強涂層屏蔽性能，隔絕腐蝕介質。

面漆：采用聚氨酯涂料，提供耐磨、耐候保護，延長涂層壽命。

總厚度：涂層系統總厚度建議≥300μm，確保長期防護效果。

3.特殊防腐技術

玻璃鱗片襯里：以環氧樹脂、乙烯基酯樹脂為基材，添加玻璃鱗片增強抗滲性，適用于強腐蝕環境。

聚脲彈性體涂層：具有優異的耐腐蝕性和耐磨性，可有效抵御硫化物腐蝕，適用于燃煤鍋爐煙囪。

熱噴涂技術：將不銹鋼材料噴涂到煙囪內壁，形成耐高溫、耐腐蝕的金屬涂層。

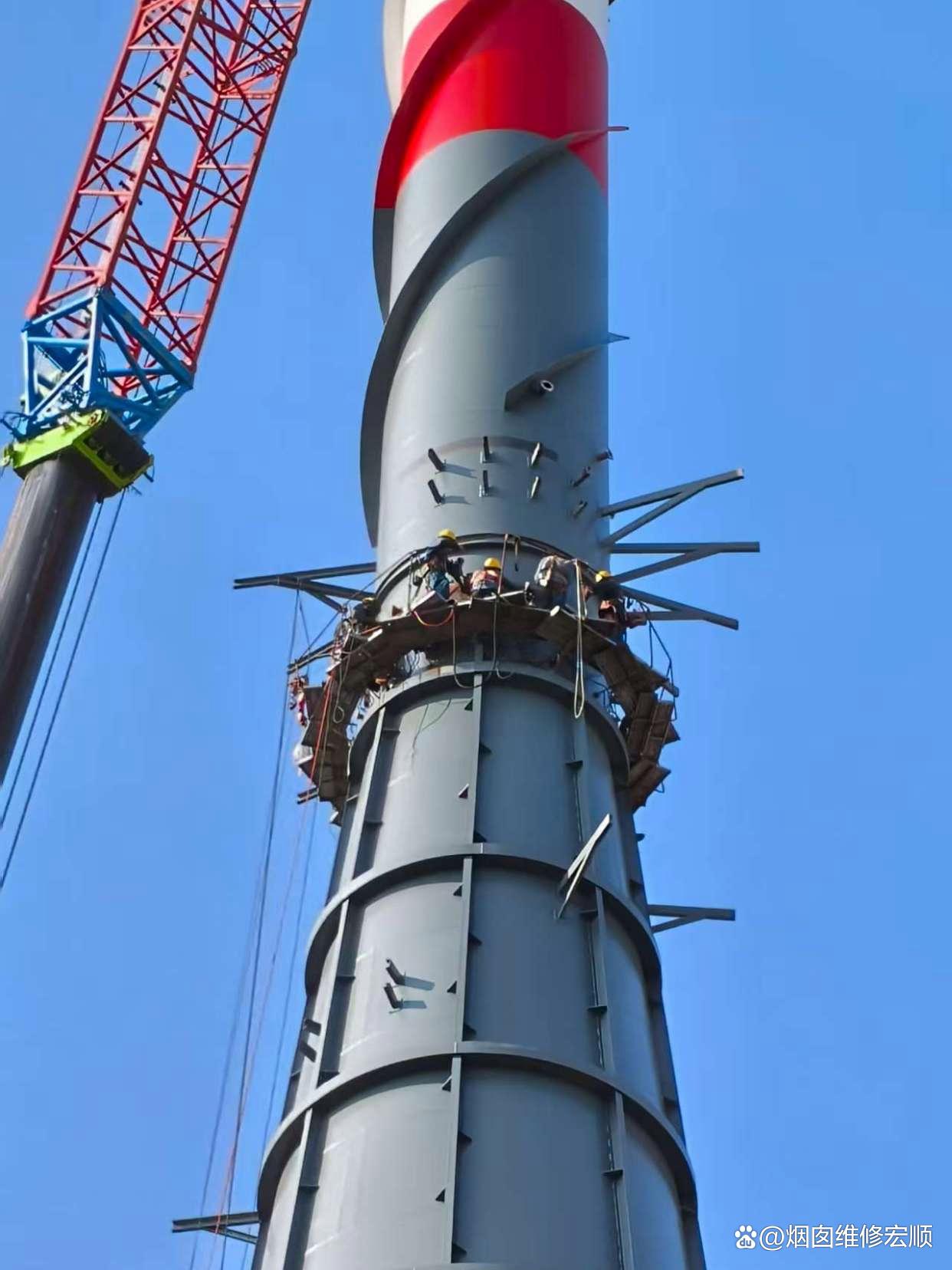

（三）結構加固與修復

1.碳纖維布加固

對裂縫部位及周邊粘貼碳纖維布，利用其高強度和高彈性模量約束裂縫發展，提高煙囪整體強度和剛度。

2.鋼構架加固

在煙囪筒體外圍安裝角鋼、槽鋼等型鋼，通過焊接或螺栓連接形成鋼構架，與筒壁共同受力，提升承載能力。

3.內襯修復

耐酸磚內襯：清除脫落磚體，用呋喃樹脂膠泥重新粘貼耐酸磚，確保錯縫排列且膠泥飽滿度≥95%。

陶瓷內襯：適用于高溫環境，修復或更換損壞部分，增強耐熱性能。

三、修復技術選擇建議

1.輕度腐蝕

采用噴砂除銹后涂刷環氧煤瀝青漆或玻璃鱗片涂料，經濟高效且施工簡便。

2.中度腐蝕

結合裂紋修補、鋼板更換和多層涂層系統，確保結構安全和防腐性能。

3.重度腐蝕

需更換受損鋼板，采用聚脲彈性體涂層或熱噴涂技術，并加固結構（如碳纖維布或鋼構架），以延長使用壽命。

四、修復后維護與管理

1.定期檢查

每2-3年對煙囪表面進行檢查，重點監測涂層破損、銹蝕和結構變形，及時修補損壞區域。

2.運行管理

控制煙氣溫度，避免低于硫酸露點溫度，減少硫酸冷凝液產生。

定期清理積灰，防止堵塞和局部腐蝕加劇。

3.環境監測

記錄煙囪周圍溫度、濕度等數據，評估腐蝕風險等級，優化維護計劃。
